راهنمای جامع تابلو برق صنعتی: مکانیزم، انواع و استانداردهای طراحی
در قلب تپنده هر مجتمع مسکونی، کارخانه صنعتی یا خط تولید پیشرفته، سیستمی حیاتی برای کنترل، پایش و توزیع ایمن انرژی الکتریکی وجود دارد. تابلو برق (Electrical Panel) محفظهای مهندسیشده (اغلب فلزی و گاهی غیرفلزی) است که تجهیزات الکترونیکی، کلیدها، فیوزها و نمایشگرها را در یک فضای ایمن و متمرکز در کنار یکدیگر جای میدهد.
رسالت اصلی یک تابلو برق، علاوه بر مدیریت هوشمند و توزیع جریان برق، محافظت از تجهیزات در برابر نوسانات مدار و همچنین حفظ جان اپراتورها در برابر خطر برقگرفتگی است.
طبقهبندی تابلو برقها بر اساس سطح ولتاژ
بسته به نوع کاربری و میزان مصرف انرژی، تابلو برقها در سه سطح ولتاژی استاندارد طراحی و تولید میشوند:
- تابلو برق فشار ضعیف (LV – Low Voltage): ولتاژ زیر ۱۰۰۰ ولت. پرکاربردترین نوع تابلو در ساختمانهای مسکونی، تجاری و خطوط تولید کارگاهها.
- تابلو برق فشار متوسط (MV – Medium Voltage): ولتاژ بین ۱۰۰۰ تا ۳۶۰۰۰ ولت. مورد استفاده در پستهای توزیع محلی و صنایع بزرگ.
- تابلو برق فشار قوی (HV – High Voltage): ولتاژ بالای ۳۶۰۰۰ ولت. مختص نیروگاهها و پستهای انتقال نیروی اصلی.
ساختار محفظه: تفاوت Metal Enclosed و Metal Clad
در طراحی تابلوهای صنعتی، معماری داخلی محفظه نقش مهمی در ایمنی سیستم دارد. این تابلوها به دو دسته اصلی تقسیم میشوند:
۱. تابلو برق Metal Enclosed
در این معماری، تمامی تجهیزات الکتریکی اعم از کلیدها، ترانسهای جریان، شینهها و لوازم اندازهگیری، همگی در داخل یک محفظه فلزی مشترک و یکپارچه در کنار یکدیگر نصب میشوند.
۲. تابلو برق Metal Clad

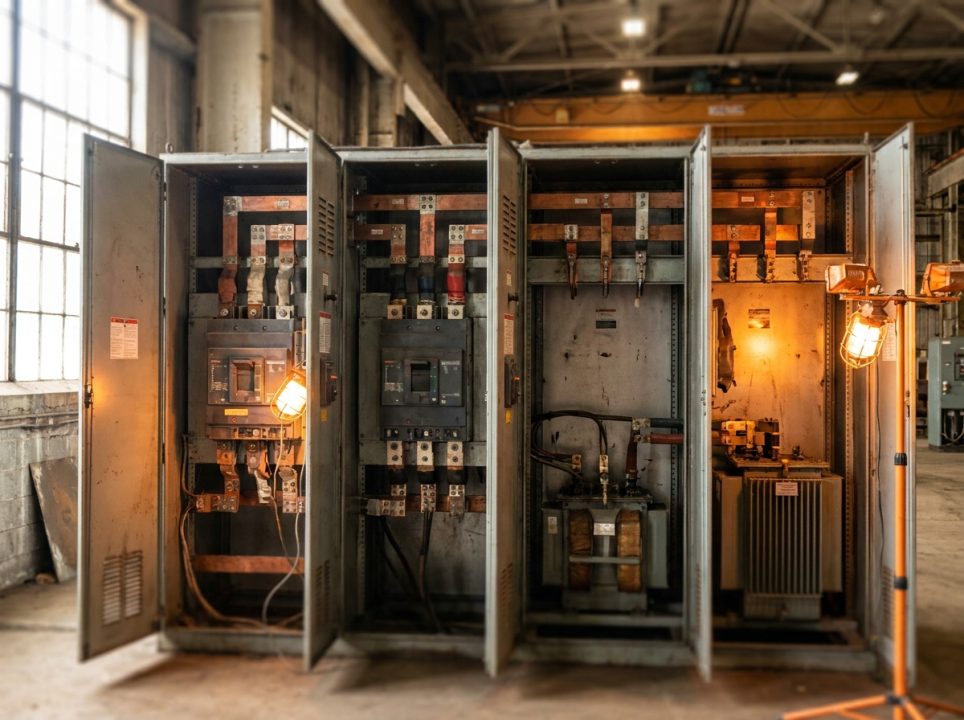

این نوع، پیشرفتهترین فرم تابلوهای فلزی است. در معماری Metal Clad، فضای داخلی تابلو به محفظههای (Compartments) کاملاً مجزا و ایزوله تقسیم میشود.
- مزیت طلایی: اگر یک اتصال کوتاه یا حریق در یکی از قطعات رخ دهد، آسیب صرفاً در همان محفظه محبوس مانده و به هیچوجه به سایر تجهیزات حساس و گرانقیمت منتقل نمیشود.
انواع تابلو برق بر اساس ساختار نصب و قرارگیری
انتخاب فیزیک و بدنه تابلو کاملاً به توپولوژی محیط باز (Outdoor) یا بسته (Indoor) و محدودیتهای فضایی پروژه بستگی دارد:

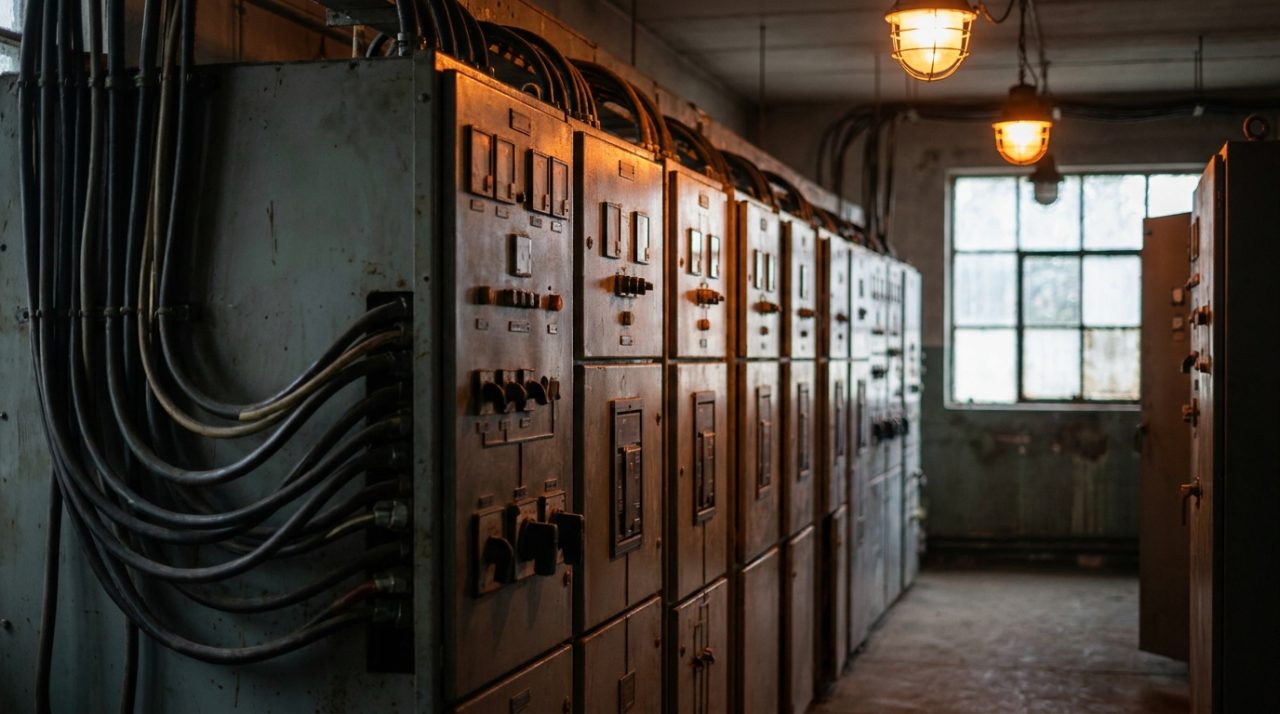

- تابلو برق ایستاده (Free-Standing): این تابلوها نیازی به پیچ شدن به دیوار ندارند و با استراکچر مستحکم خود، روی زمین (یا فونداسیون) فیکس میشوند.
- تابلو برق دیواری (Wall-Mounted): در دو نوع روکار و توکار ساخته میشوند و برای فضاهای محدود مسکونی یا کارگاهی که نیاز به اشغال فضای کف ندارند، ایدهآل هستند.
- تابلو برق مدولار (Modular): تابلوهای ایستاده پیشرفتهای که طراحی سلولی دارند. در این سیستم، یک صفحه فلزی مجزا، منبع تغذیه اصلی را از فیدرهای خروجی بالایی و پایینی جدا میکند تا توسعه سیستم در آینده آسان باشد.
- تابلو برق چندمنظوره (Multi-purpose): از نظر فیزیکی مشابه تابلوهای ایستاده است، اما معماری آن بهگونهای است که ترکیبی از تجهیزات کنترلی، توزیع و پنوماتیک را بهصورت همزمان در خود جای میدهد.

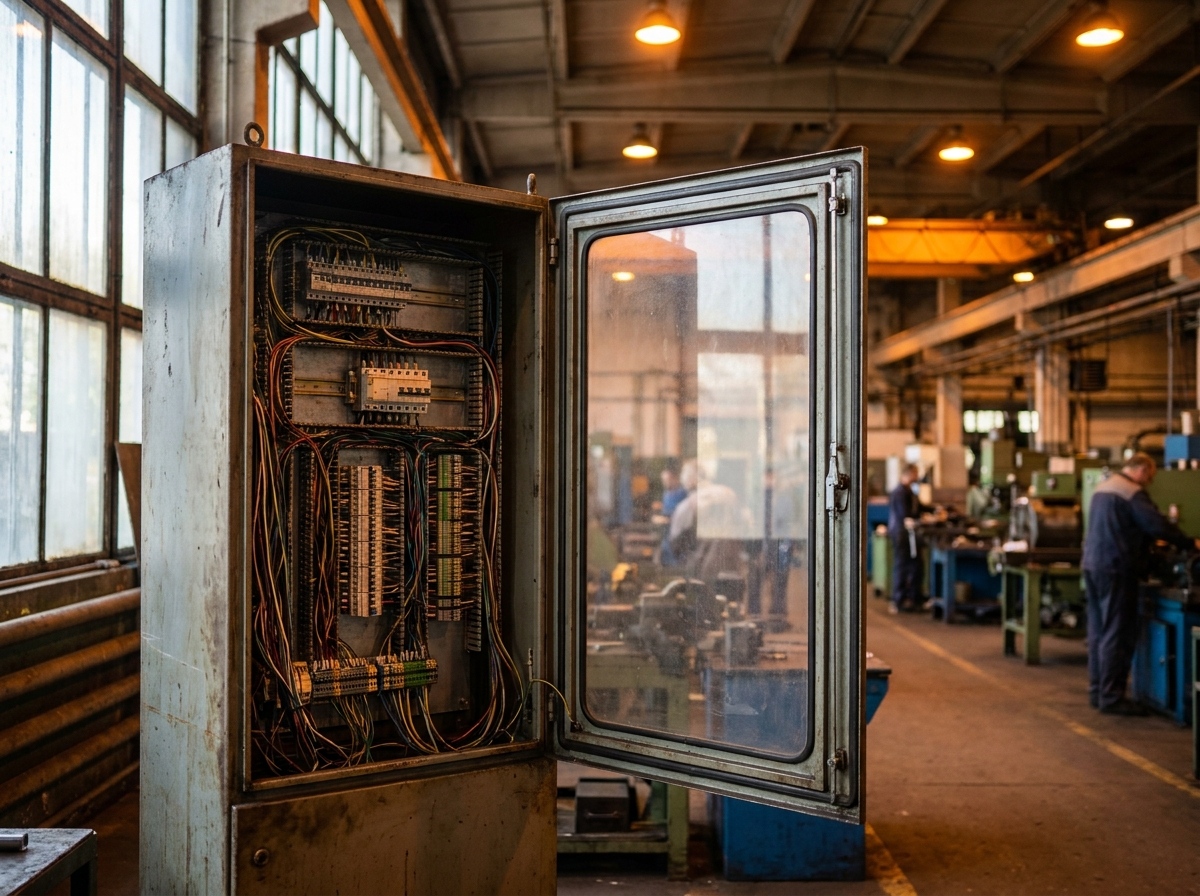

- تابلو برق سوئینگ / رک (Swing / Rack): از گرانقیمتترین و حرفهایترین تابلوها که اغلب دارای درب شیشهای متحرک هستند. فریم سوئینگ این امکان را به مهندسین میدهد که برای عیبیابی و دسترسی به سیمکشیها، تجهیزات را چرخانده و از پشت نیز به آنها دسترسی داشته باشند.
اهمیت پوشش و رنگ بدنه تابلو برق (تخصص ما)
بدنه تابلو برق تنها یک قاب فلزی نیست؛ بلکه سپر دفاعی تجهیزات حساس در برابر رطوبت، گردوغبار، اسیدها و شرایط سخت جوی است. عدم استفاده از یک پوشش استاندارد، منجر به زنگزدگی بدنه و در نتیجه اتصالی و خطرات جانی جبرانناپذیر خواهد شد.
بدنه تمامی تابلوهای صنعتی استاندارد، باید با رنگ پودری الکترواستاتیک پوشش داده شود تا علاوه بر عایقبندی کامل جریان، طول عمر محفظه برای دههها تضمین گردد.
شرکت «رنگ پودری تهران» با بیش از ۳۰ سال سابقه درخشان و در اختیار داشتن گواهینامههای معتبر جهانی نظیر IATF و ISO TS، طراح، سازنده و ارائهدهنده خدمات تخصصی پوشش الکترواستاتیک انواع تابلوهای برق صنعتی (توزیع، فرمان، خازنی و PLC) است. ما با ایجاد ضخامت رنگ استاندارد (۶۰ تا ۸۰ میکرون) و انجام تستهای سختگیرانه سالتاسپری، ایمنی و دوام تجهیزات شما را در خشنترین محیطهای صنعتی تضمین میکنیم.
